Задняя загрузка
КО-456-10
Мусоровоз с задней загрузкой
Загрузка ТБО вручную или опрокидывателем из контейнеров 0,12–1,1 м³ в приёмный ковш.
- Кузов
- 10 м³
- Прессование
- до 7
Лёгкая серия · шасси МАЗ
Коммунальная техника КОММАШ Мценск
Мусоровозы с задней и боковой загрузкой, контейнерный мусоровоз и комбинированная дорожная машина на базовом шасси МАЗ 4381C0 и МАЗ 438121. Гидравлика на оцинкованных трубах стандарта DIN, полная масса машины 12 500 кг.
КО-456-10
Мусоровоз с задней загрузкой · кузов 10 м³
до 7коэффициент прессования отходов
13 м³максимальная вместимость кузова
12 500 кгполная масса машины
6 м³цистерна комбинированной машины
Конструкция
Что заложено в каждую машину
Решения, которые завод применяет на всей лёгкой серии — от гидравлики до лакокрасочного покрытия.
-
Гидросистема стандарта DIN
Оцинкованные трубы стандарта DIN на врезных кольцах, 10-микронный напорный и сливной фильтр — надёжная и плавная работа всех механизмов.
-
Защита от коррозии
Лакокрасочное покрытие в сочетании со сплошными сварными швами надёжно защищает металлоконструкции от коррозии.
-
Металлорукава высокого давления
Рукава соответствуют европейскому стандарту DIN — исключена вероятность разрыва и протечек масла в местах соединений.
-
Три режима прессования
Прессующий механизм мусоровоза КО-456-10 работает в ручном, полуавтоматическом и автоматическом режимах.
-
Работа зимой без заклинивания
Выталкивающая плита движется по двум направляющим выше днища кузова — замерзание и заклинивание зимой исключено.
-
Высокая манёвренность
Короткая база шасси МАЗ позволяет работать в стеснённых условиях: частные застройки, парки, скверы, дворовые проезды.
Каталог
Четыре машины на шасси МАЗ
Три мусоровоза под разные схемы сбора отходов и комбинированная дорожная машина для круглогодичного содержания дорог.
Боковая загрузка
КО-449-41
Мусоровоз с боковой загрузкой
Механизированная погрузка манипулятором из стандартных контейнеров, самосвальная выгрузка.
- Кузов
- 13 м³
- Манипулятор
- 700 кг
Контейнерный
КО-450-08
Мусоровоз контейнерный
Погрузка, транспортирование и разгрузка ТБО съёмным контейнером открытого или закрытого типа.
- Контейнер
- 8 м³
- Груз
- до 5 545 кг
Дорожная машина
КО-713Н-40
Машина комбинированная
Поливомоечное, распределяющее, плужное и щёточное оборудование для содержания дорог круглый год.
- Цистерна
- 6 м³
- Мойка
- до 10 м

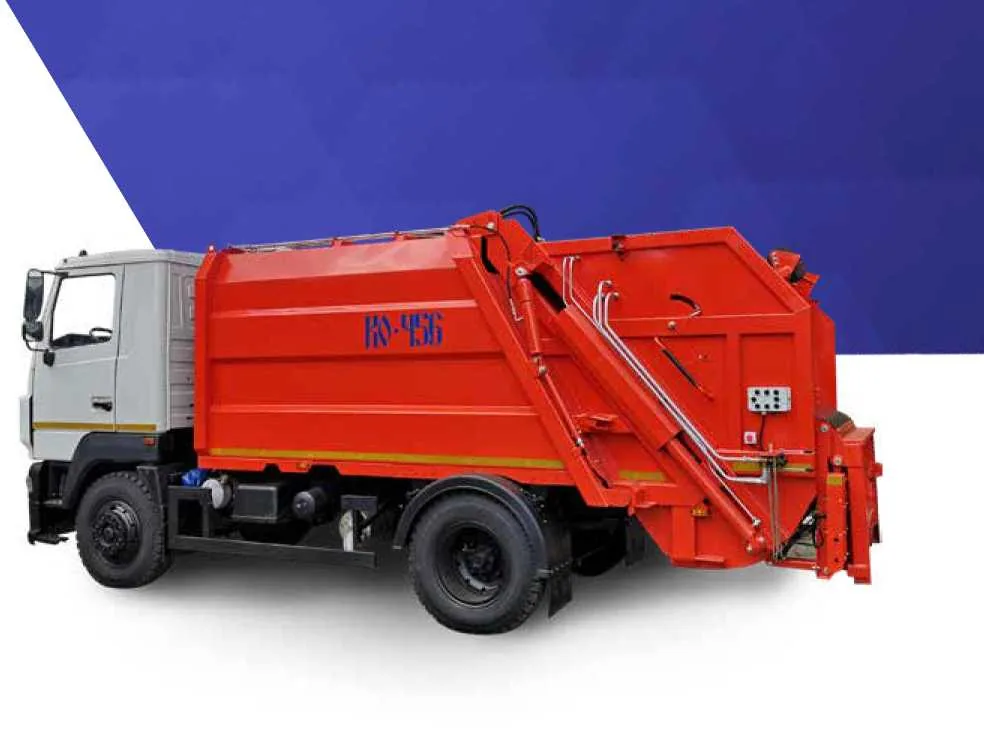

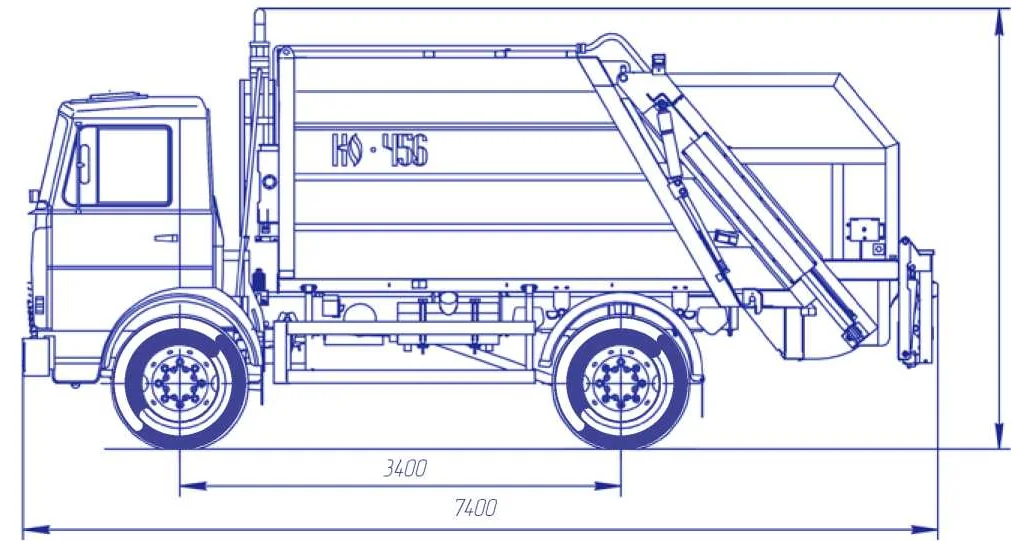

КО-456-10
Мусоровоз с задней загрузкой
Предназначен для загрузки твёрдых бытовых отходов вручную или опрокидывателем из контейнеров вместимостью от 0,12 до 1,1 м³ в приёмный ковш, их уплотнения, транспортирования и разгрузки в местах обезвреживания.
Состав основной комплектации
В состав специального оборудования мусоровоза входят: кузов, задний борт с прессующим механизмом, выталкивающая плита с телескопическим гидроцилиндром, опрокидыватель контейнеров, гидросистема, трансмиссия, электрооборудование.
Отличительные особенности машины
Мусоровоз отличает высокая степень прессования загружаемых отходов. Оригинальная конструкция прессующего механизма позволяет производить в приёмном ковше предварительное прессование мусора с коэффициентом уплотнения до 3.
Последующее уплотнение мусора осуществляется при его перемещении в кузов мусоровоза. Общий коэффициент уплотнения — до 7. Благодаря высокой манёвренности мусоровоз КО-456-10 можно использовать для работы в ограниченном пространстве (частные застройки, парки, скверы и т.п.).
Особенности конструкции
- Прессующий механизм работает в трёх режимах: ручном, полуавтоматическом и автоматическом.
- Выгрузка мусора осуществляется выталкивающей плитой, которая движется по двум направляющим, расположенным выше днища кузова — исключено замерзание и заклинивание зимой.
Гидросистема
Надёжная и плавная работа всех механизмов мусоровоза обеспечена качественной и высокоточной гидравликой. Гидросистема из оцинкованных труб стандарта DIN на врезных кольцах, включает 10-микронный напорный и сливной фильтр.
Лакокрасочное покрытие в сочетании со сплошными сварными швами надёжно защищает металлоконструкции от коррозии. Металлорукава высокого давления, соответствующие европейскому стандарту DIN, исключают вероятность разрыва и протечек масла в местах соединений.
Рабочее место
Управление механизмами мусоровоза осуществляется:
- с пульта в передней левой части кузова — выгрузка мусора;
- с пульта управления на левой (или правой) боковине заднего борта — процесс прессования мусора.
Базовое шасси
МАЗ 4381C0 · МАЗ 438121
Технические характеристики
- Вместимость кузова
- 10 м³
- Масса загружаемых отходов
- до 3 675 кг
- Грузоподъёмность опрокидывателя контейнеров
- 700 кг
- Коэффициент прессования
- до 7
- Тип привода рабочих органов
- гидравлический
- Масса спецоборудования
- 3 925 кг
- Масса мусоровоза полная
- 12 500 кг
- Технически допустимые максимальные массы на оси
- на переднюю ось
- 4 500 кг
- на ось задней тележки
- 8 000 кг
- Габаритные размеры (Д×Ш×В)
- 7400 × 2550 × 3400 мм

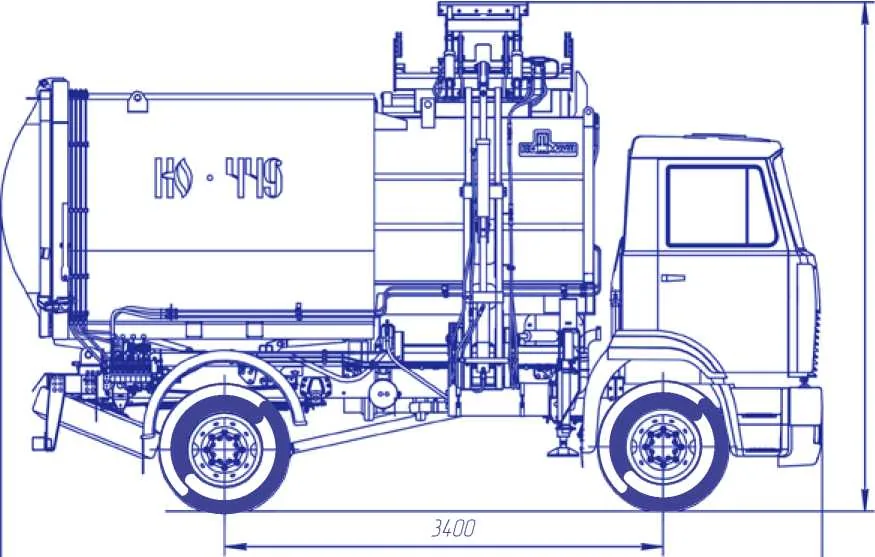

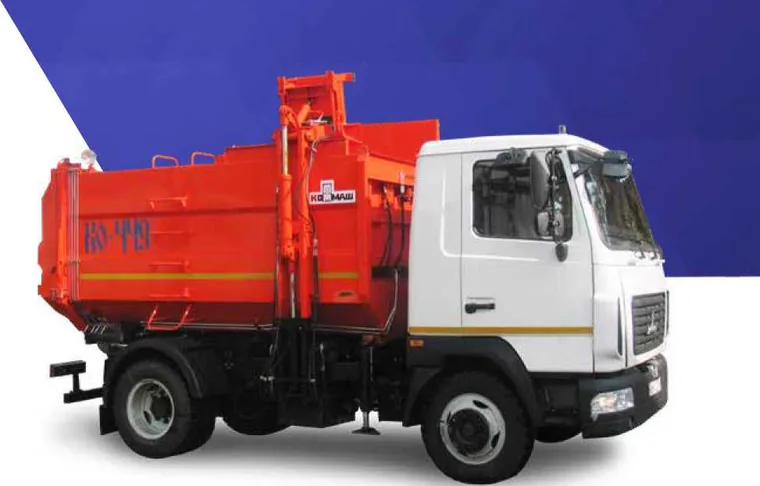

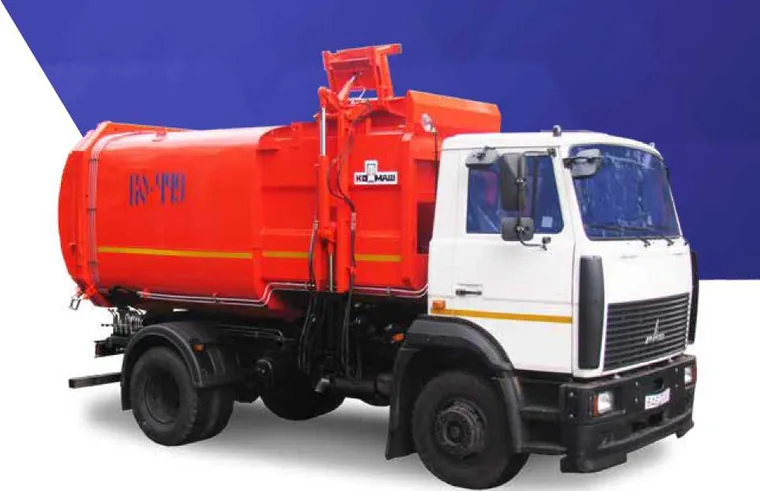

КО-449-41
Мусоровоз с боковой загрузкой
Мусоровоз с боковой загрузкой предназначен для механизированной погрузки из стандартных контейнеров в кузов твёрдых бытовых отходов, их уплотнения, транспортировки и механизированной выгрузки в местах утилизации.
Состав основной комплектации
Специальное оборудование мусоровоза установлено на двухосном шасси МАЗ и состоит из следующих основных узлов: кузов, задний борт, механизм опрокидывания с надрамником и телескопическим цилиндром подъёма кузова, плита выталкивающая с гидроцилиндром прессования, манипулятор, гидравлическая и электрическая системы.
Использование надёжного шасси МАЗ-4380Р2 с короткой базой обеспечивает мусоровозу малую длину и высокую манёвренность для успешной работы в стеснённых городских условиях.
Гидросистема
Гидросистема изготовлена из оцинкованных труб стандарта DIN на врезных кольцах и включает напорный и сливной фильтр.
Гидрораспределитель вынесен на правую сторону надрамника, что обеспечивает свободный доступ к элементам гидравлики независимо от положения кузова. Гидроцилиндр поворота манипулятора и гидроцилиндр ворошителя — взаимозаменяемы.
Кузов
Эту модель отличает новая форма кузова — приёмный бункер прямоугольного сечения малой площади сочетается с прессующей камерой овально-прямоугольного сечения большей площади. Такое сочетание форм препятствует возврату сжатого мусора в приёмный бункер и повышает удельное давление прессования до 6600 кг/м².
В результате достигается коэффициент прессования от 2,5 до 4,0 в зависимости от исходной плотности мусора (65–240 кг/м³).
Крышка загрузочного люка одинарная, ломаной формы, с резиновым фартуком и креплением вдоль боковины кузова. Верхняя часть выталкивающей плиты снабжена жёстким козырьком.
Рабочее место
- Управление механизмами осуществляется с пульта на правой балке надрамника.
- Загрузка мусора производится манипулятором: перемещение, захват и опрокидывание контейнера.
- В базовом варианте установлен универсальный захват для контейнеров. По требованию заказчика может быть установлен захват для контейнеров только за переднюю стенку (контейнер вместимостью 0,75 м³).
- Предусмотрено отключение рабочих оборотов двигателя: работа манипулятора — на холостых оборотах шасси, прессование — на повышенных.
- Выгрузка мусора из кузова осуществляется самосвальным способом.
Базовое шасси
МАЗ 4381C0 · МАЗ 438121
Технические характеристики
- Вместимость кузова
- 13 м³
- Масса загружаемых отходов
- до 4 300 кг
- Грузоподъёмность манипулятора
- 700 кг
- Коэффициент прессования
- до 4
- Удельное давление прессования
- до 6600 кг/м²
- Тип привода рабочих органов
- гидравлический
- Масса спецоборудования
- 3 300 кг
- Масса мусоровоза полная
- 12 500 кг
- Технически допустимые максимальные массы на оси
- на переднюю ось
- 4 500 кг
- на ось задней тележки
- 8 000 кг
- Габаритные размеры (Д×Ш×В)
- 6100 × 2550 × 3400 мм

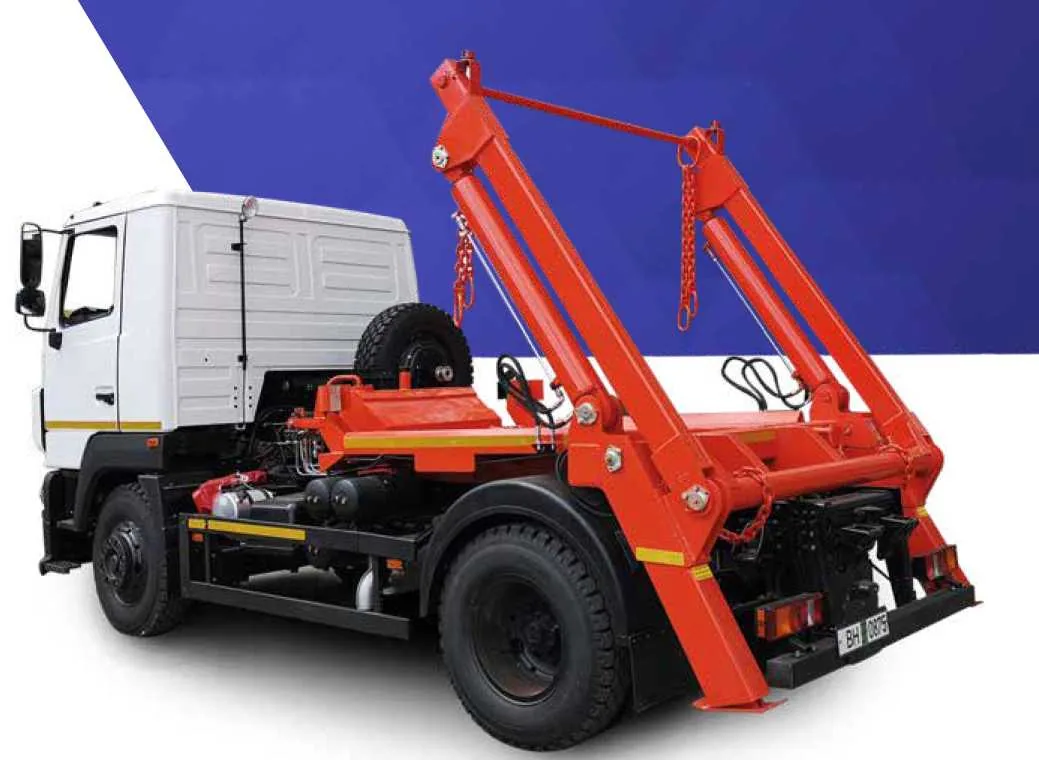

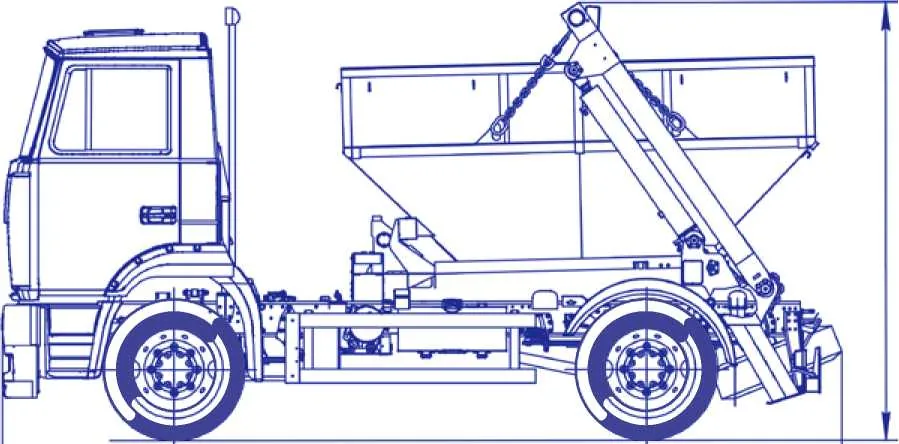

КО-450-08
Мусоровоз контейнерный
Мусоровоз контейнерный предназначен для погрузки, транспортирования и разгрузки твёрдых бытовых отходов.
Состав основной комплектации
Мусоровоз контейнерный КО-450-08 состоит из базового шасси МАЗ и установленного на нём спецоборудования. В состав спецоборудования входят: надрамник, стрела, траверса, аутригеры, гидросистема, электрооборудование, контейнер.
Конструкция
- На надрамнике шарнирно закреплены главные гидроцилиндры перемещения контейнера и двухвильчатая стрела, на концах которой через цепные подвески закреплён контейнер.
- В задней части надрамника жёстко закреплены два гидроцилиндра аутригеров.
- Устанавливается съёмный контейнер открытого или закрытого типа. Целесообразно эксплуатировать мусоровоз с несколькими съёмными контейнерами.
- Разгрузка контейнера осуществляется самосвальным способом; угол подъёма контейнера определяется визуально по степени опорожнения.
Базовое шасси
МАЗ 4381C0 (4×2) · МАЗ 438121 (4×2)
Технические характеристики
- Вместимость контейнера
- 8 м³
- Масса перевозимого груза
- до 5 545 кг
- Время установки контейнера с земли на автомобиль
- 70 сек
- Время снятия контейнера
- 80 сек
- Время разгрузки контейнера
- 60 сек
- Масса спецоборудования
- 2 130 кг
- Масса мусоровоза полная
- 12 500 кг
- Длина в рабочем положении с контейнером на площадке
- 9 800 мм
- Высота при опрокидывании контейнера самосвальным способом
- 4 400 мм
- Габаритные размеры (Д×Ш×В)
- 7360 × 2500 × 3100 мм

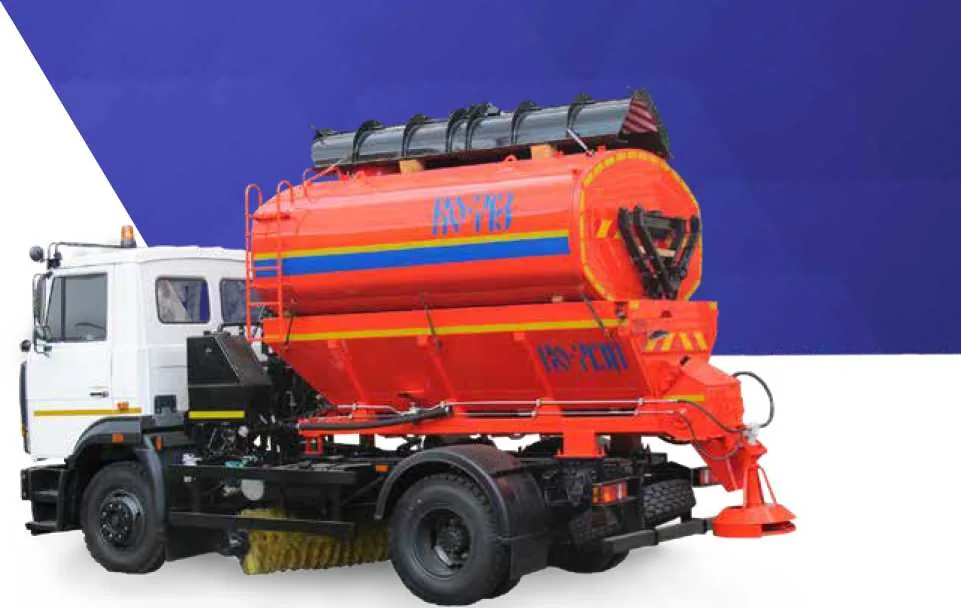

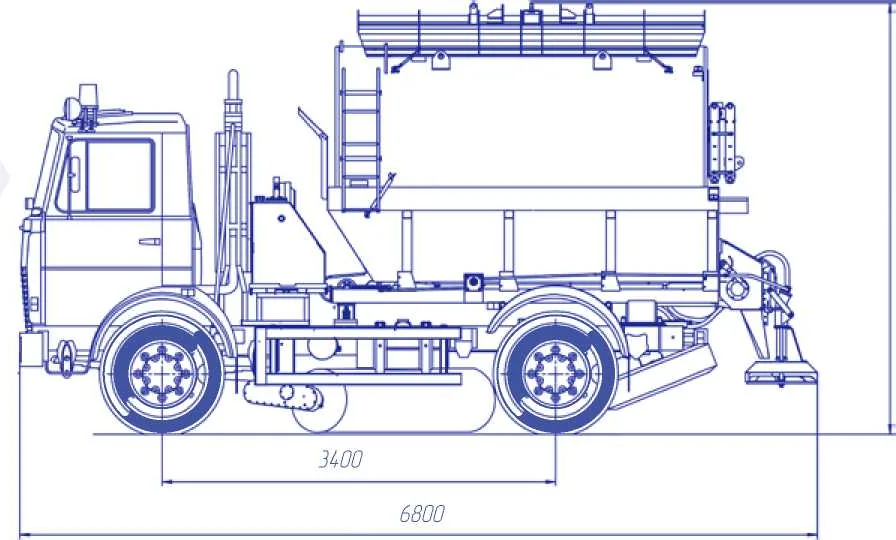

КО-713Н-40
Машина комбинированная
Машина комбинированная с поливомоечным, распределяющим, плужным и щёточным оборудованием. Предназначена для круглогодичного использования по содержанию городских дорог с твёрдым покрытием.
Машина используется для поливки и мойки дорожного полотна, мойки прилотковой полосы, для поливки зелёных насаждений, а также для сметания мелкого мусора с асфальтобетонных покрытий в летний период и для патрульной снегоочистки, удаления наледи распределением противогололёдных материалов и химических реагентов в зимний период.
Поливомоечное оборудование
- Цистерна объёмом 6,0 м³
- Боковые сопла
- Трубопроводы для подачи воды
- Насос центробежный (НЦ)
Плужное оборудование
- Нижняя часть отвала усилена гнутым профилем квадратного сечения, средняя часть — трубой круглого сечения.
- Отвал закреплён на переходной плите.
- Монтаж-демонтаж отвала без грузоподъёмных средств.
- Для быстрого подключения рукавов используются быстроразъёмные соединения.
Щёточное оборудование
Гидромеханический привод щётки:
- Обеспечивает максимальную эффективность подметания.
- Автоматически гасит вертикальные колебания щётки без дополнительных элементов прижима щётки к дорожному полотну.
Распределяющее оборудование
Включает в себя кузов (бункер) с цепным транспортёром и разбрасывающим механизмом. Плотность и ширина посыпки реагентов регулируются изменением скорости вращения транспортёра и разбрасывающего диска, а также величиной открытия заслонки.
Машина может быть дополнительно укомплектована
- Комплектом для заправки водой из водопроводной сети
- Комплектом для заправки водой из водоёма
- Комплектом для очистки канализационных сетей
- Комплектом для пожаротушения
Базовое шасси
МАЗ 4381C0 (4×2) · МАЗ 438121 (4×2)
Технические характеристики
- Вместимость цистерны
- 6 м³
- Масса материалов, загружаемых в кузов
- 5 545 кг
- Масса машины полная
- 12 500 кг
- Рабочее давление воды
- до 1,0 МПа
- Плотность посыпки
- инертными материалами
- 100–400 г/м²
- реагентами
- 10–35 г/м²
- Ширина рабочей зоны
- при мойке
- до 10 м
- при поливке
- до 20 м
- плуга
- 2,5 м
- щётки
- 2,3 м
- при посыпке
- 4,0–9,0 м
- Технически допустимые максимальные массы на оси
- на переднюю ось
- 4 500 кг
- на заднюю ось
- 8 000 кг

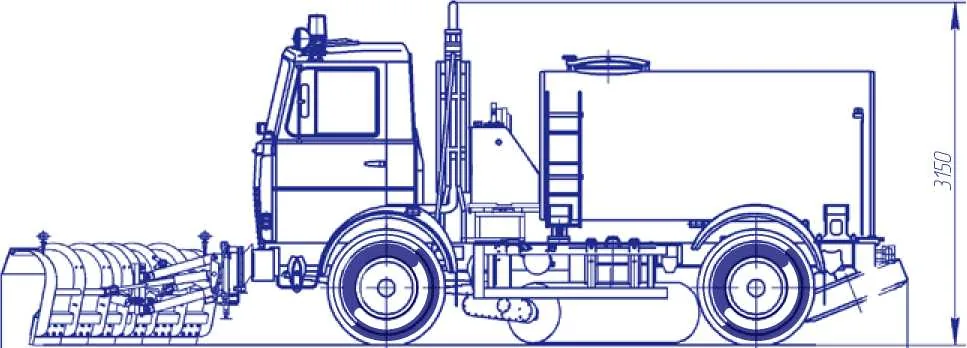

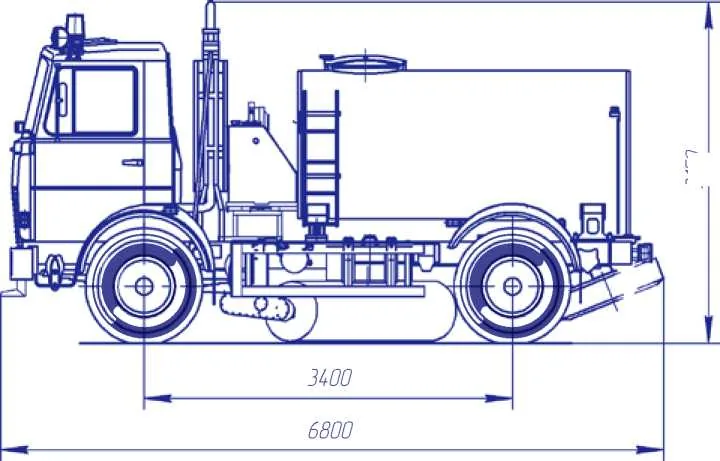

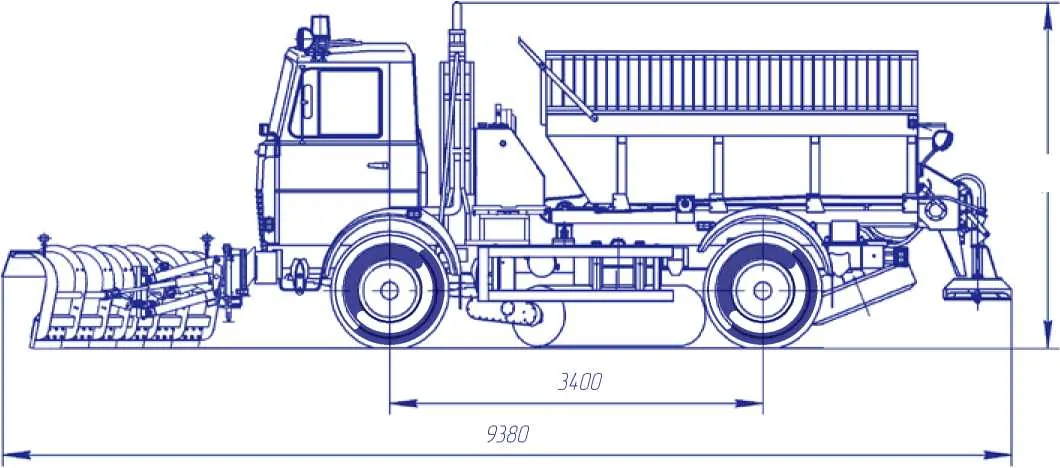

Модификации серии КО-713Н
Помимо базовой КО-713Н-40, серия включает модификации КО-713Н-41, КО-713Н-42, КО-713Н-43 и КО-713Н-44, которые различаются составом навесного оборудования. Ниже — компоновочные схемы из каталога завода.
Базовое шасси
Вся лёгкая серия — на шасси МАЗ
Спецоборудование КОММАШ устанавливается на двухосные шасси МАЗ. Единая база упрощает обслуживание парка и снабжение запчастями.
МАЗ 4381C0 (4×2)
Двухосное шасси для мусоровозов КО-456-10, КО-449-41, КО-450-08 и комбинированной машины КО-713Н-40.
МАЗ 438121 (4×2)
Альтернативное двухосное шасси для всей лёгкой серии. Колёсная база спецмашин — 3400 мм.
Нагрузки на оси
Технически допустимые максимальные массы: на переднюю ось — 4 500 кг, на заднюю ось (ось задней тележки) — 8 000 кг. Полная масса машины — 12 500 кг.
